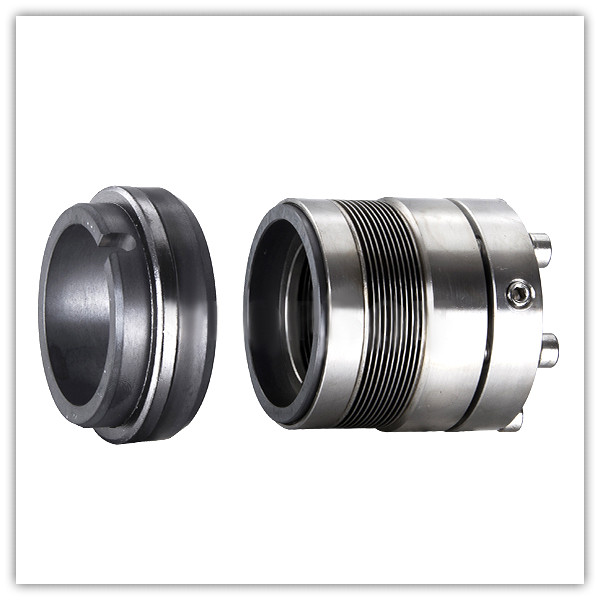

Joints mécaniques ci-dessous métalliquessont des dispositifs d'étanchéité haute performance qui sont largement utilisés dans les systèmes de pompe dans les industries chimiques, du pétrole et du gaz naturel. Son principe de travail est basé sur l'élasticité et la flexibilité du soufflet, qui peuvent fonctionner dans des conditions de température élevée et de haute pression et a une forte adaptabilité pour gérer le décalage et la vibration entre les arbres rotatifs.
Joints mécaniques ci-dessous métalliquesIncluez principalement des tubes métalliques ondulés, généralement en acier inoxydable. Une extrémité du soufflet est connectée à l'arbre rotatif ou à l'extrémité d'étanchéité de la pompe, tandis que l'autre extrémité est connectée au boîtier de la pompe. Lorsque la pompe à eau d'alimentation est démarrée, l'arbre rotatif commence à tourner et le soufflet tourne avec. En raison de l'élasticité du soufflet, il peut s'étirer et se contracter pour s'adapter aux modifications de l'interface du joint mécanique.
Compensation élastique: L'élasticité du soufflet lui permet de s'adapter à la rotation et à la vibration de l'arbre, conservant ainsi un contact étroit entre les surfaces d'étanchéité pour éviter les fuites.
Équilibre de la pression: Les deux extrémités du soufflet sont généralement en contact avec la surface d'étanchéité pour éviter les fuites du liquide. L'élasticité du soufflet constitue un minuscule espace à la jonction (interface d'étanchéité) entre les faces d'extrémité d'étanchéité. Lorsque le milieu sous pression passe par cet écart, un film liquide extrêmement mince est formé, ce qui génère une résistance et empêche le milieu de fuir. Dans le même temps, le film liquide lubrifie la face finale.
Compensation automatique: Lorsque la face d'extrémité d'étanchéité est portée, l'anneau dynamique et l'anneau de joint dynamique se déplacent légèrement le long de la direction axiale sous la poussée du ressort pour atteindre une certaine capacité de compensation, il est donc appelé anneau de compensation. Grâce à différentes conceptions structurelles, l'anneau de compensation peut être porté par l'anneau dynamique ou l'anneau statique.
Haute précision: le soufflet soudé agit comme un ressort, et c'est une combinaison de nombreuses ressorts, ce qui résout le problème des ressorts ordinaires se déformant en raison de la force centrifuge, s'adapte à une rotation élevée et rend la surface d'étanchéité uniformément pressurisée, ce qui est propice à la prévention des fuites.
Résistance aux vibrations et flexibilité: les soufflets sont très flexibles et ont un très bon effet d'absorption des vibrations, ils ont donc une forte adaptabilité au ruissellement radial, à la clairance axiale, aux vibrations et au swing, et peuvent effectivement empêcher les fuites.
Structure simple:Joints mécaniques ci-dessous métalliquesne sont pas comme les autres joints mécaniques ordinaires composés de nombreuses pièces. Ils ont les caractéristiques de l'assemblage intégré, de la structure simple et de l'assemblage facile.
Écart d'installation: Portez une grande attention pour éviter les écarts d'installation pendant l'installation, tels que la déviation de la face d'extrémité de la glande et le dégagement correspondant entre la glande et le diamètre extérieur de l'arbre ou du manchon.
Compression de printemps: la compression à ressort doit être effectuée conformément aux réglementations. Il n'est pas permis d'être trop grand ou trop petit. L'erreur doit être de 2,00 mm. Trop grand augmentera le rapport de pression de la face finale et accélérera l'usure du visage final. Trop petit provoquera un rapport de pression insuffisant et ne jouera pas un rôle d'étanchéité3.
Installation de bague mobile: Une fois l'anneau mobile installé, il devrait pouvoir rebondir automatiquement après avoir appuyé sur l'anneau en mouvement contre le ressort.
